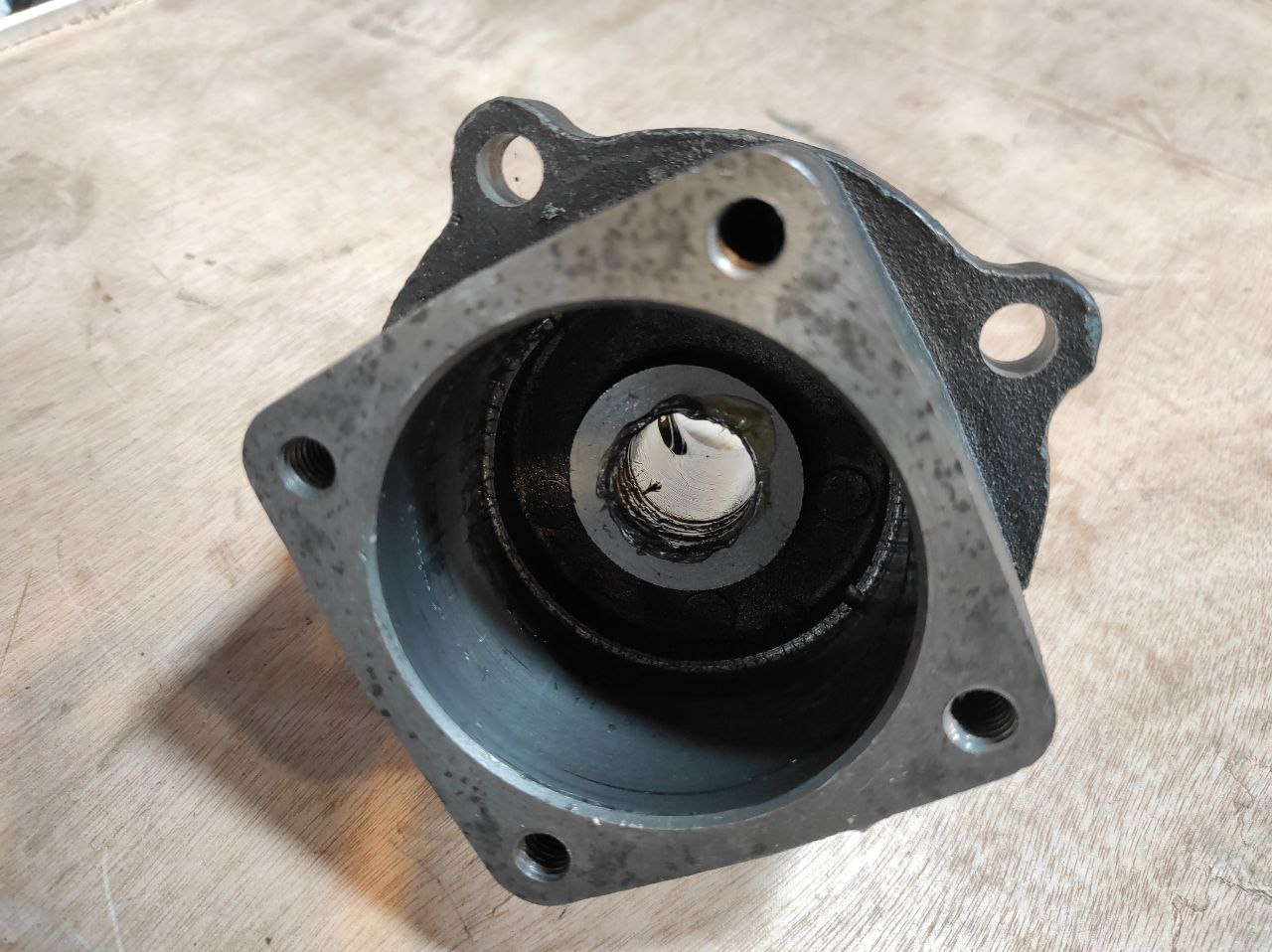

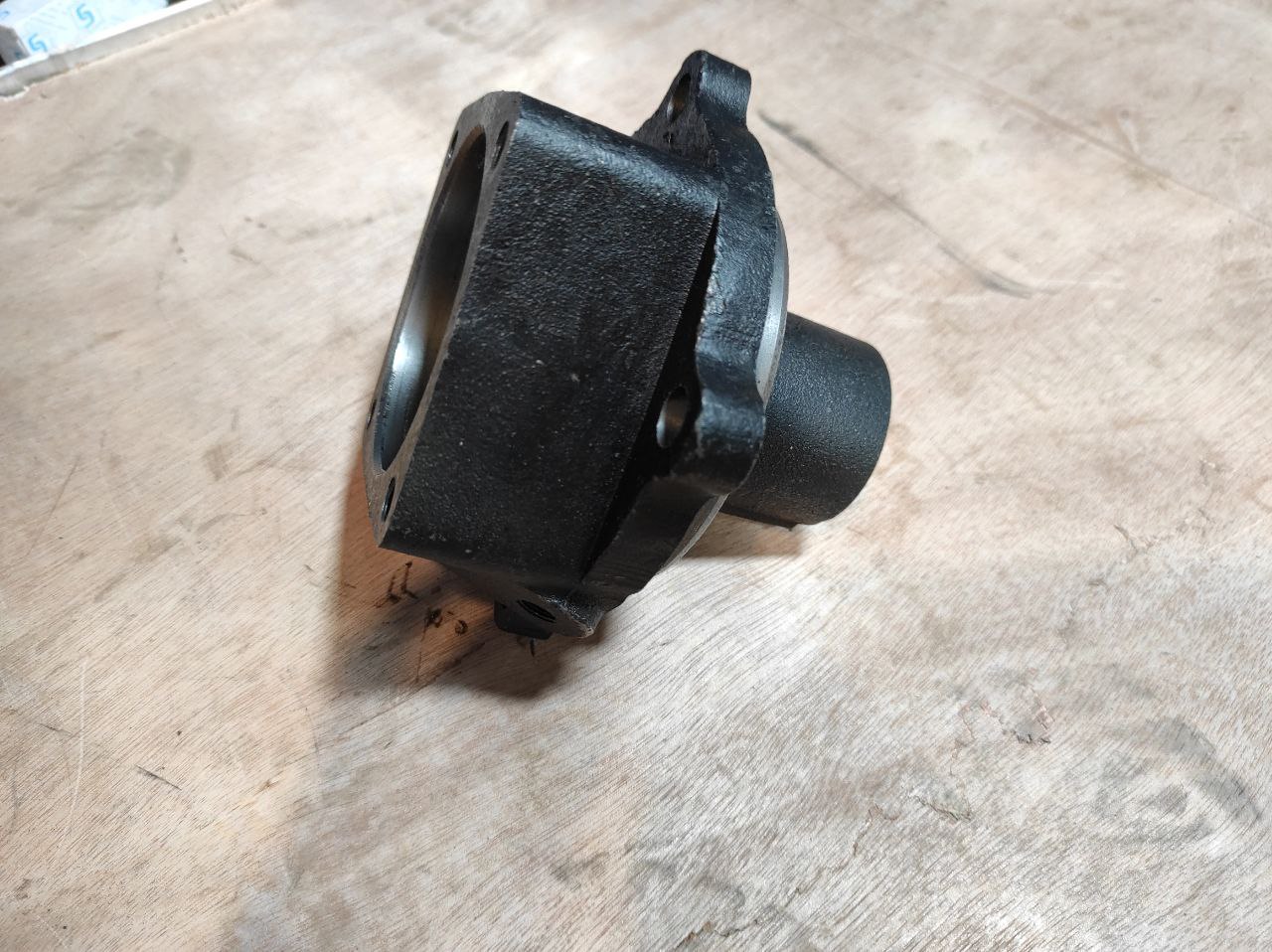

• Внутри цилиндра расположена выемка под манжету. Устанавливаем колечко в посадочное место и манжету смазываем графитовой смазкой.

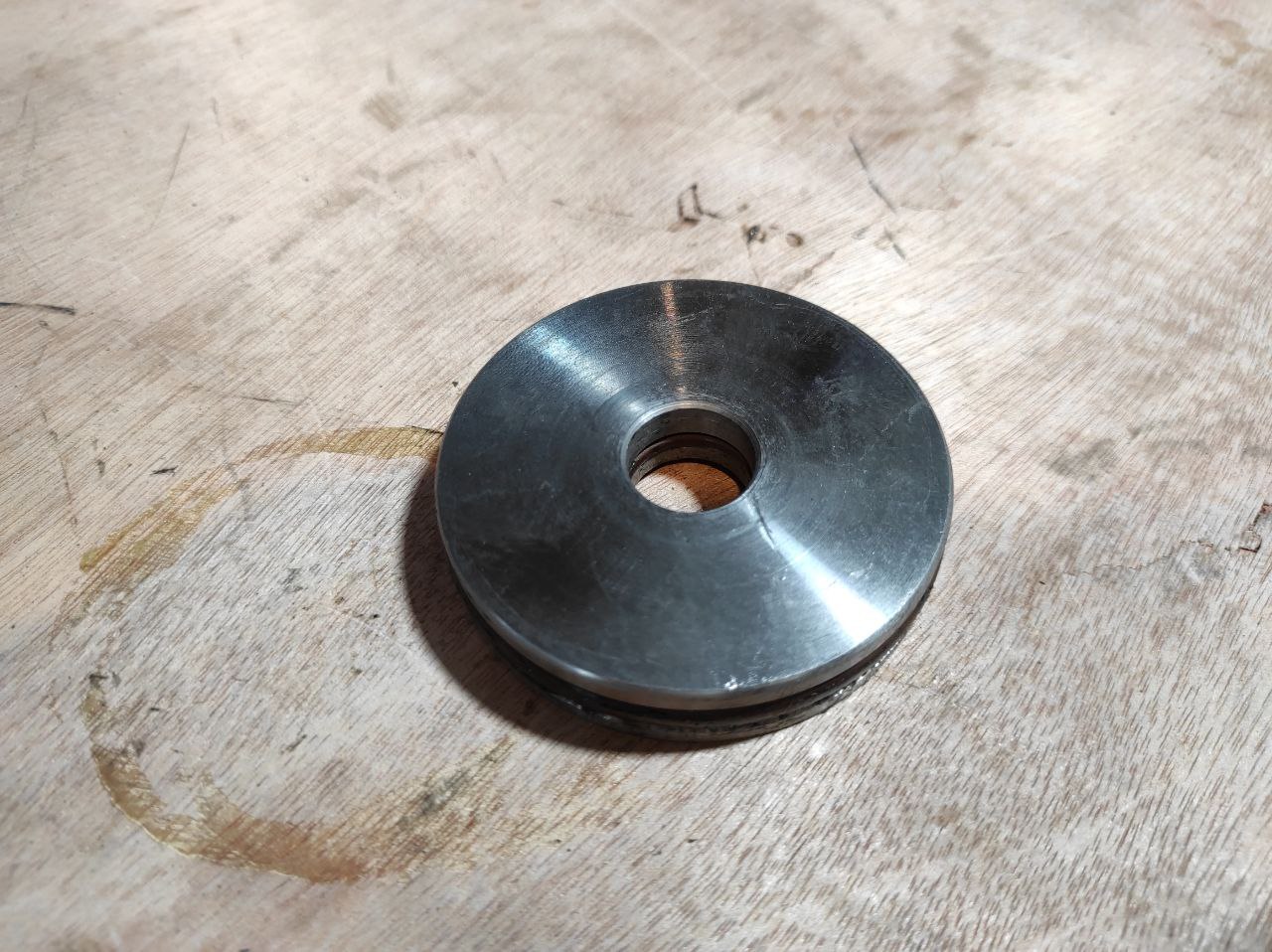

• Следующим шагом является установка на поршне пневмоцилиндра ещё двух манжет. Это делается аналогично при помощи графитовой смазки.

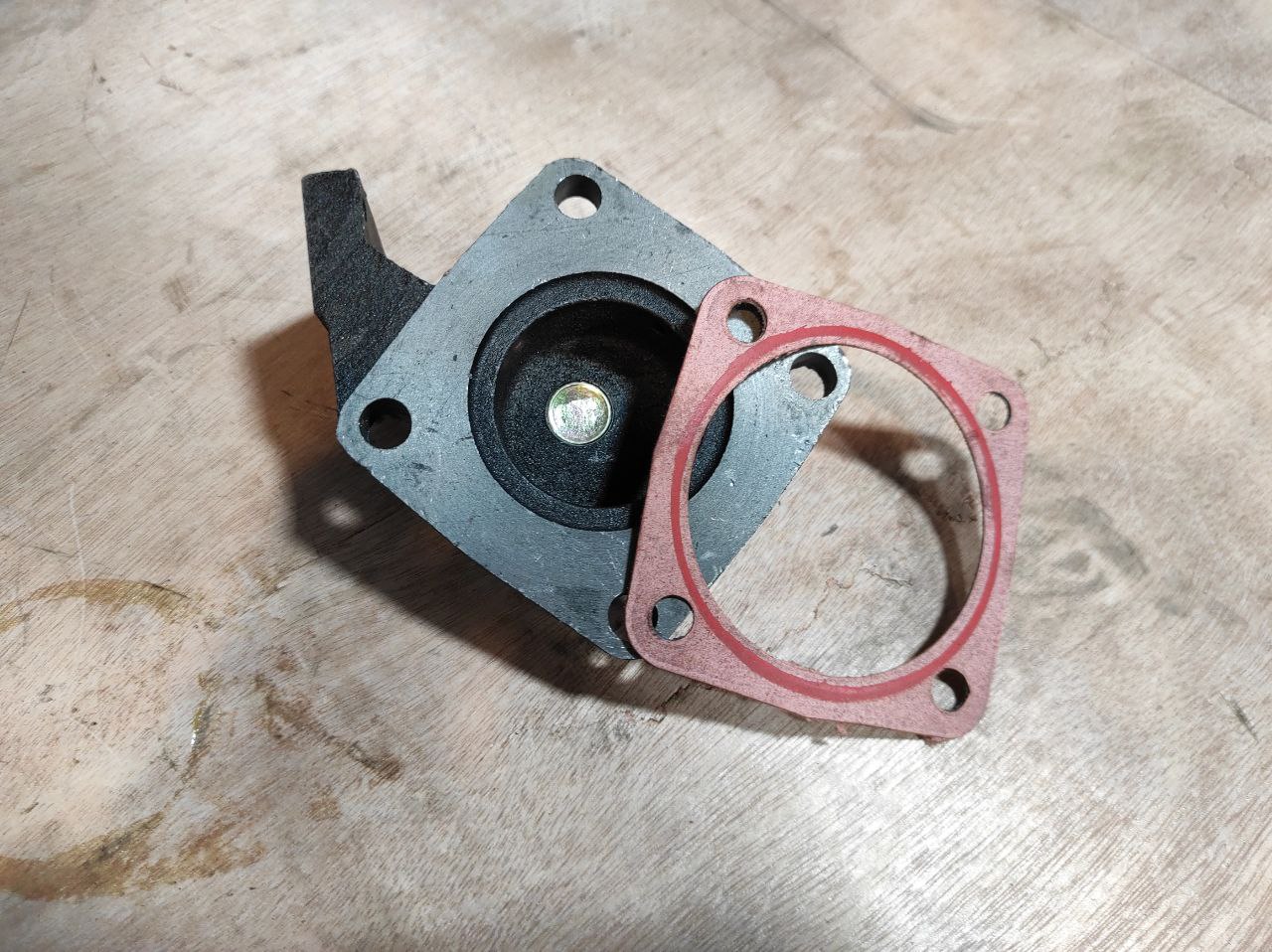

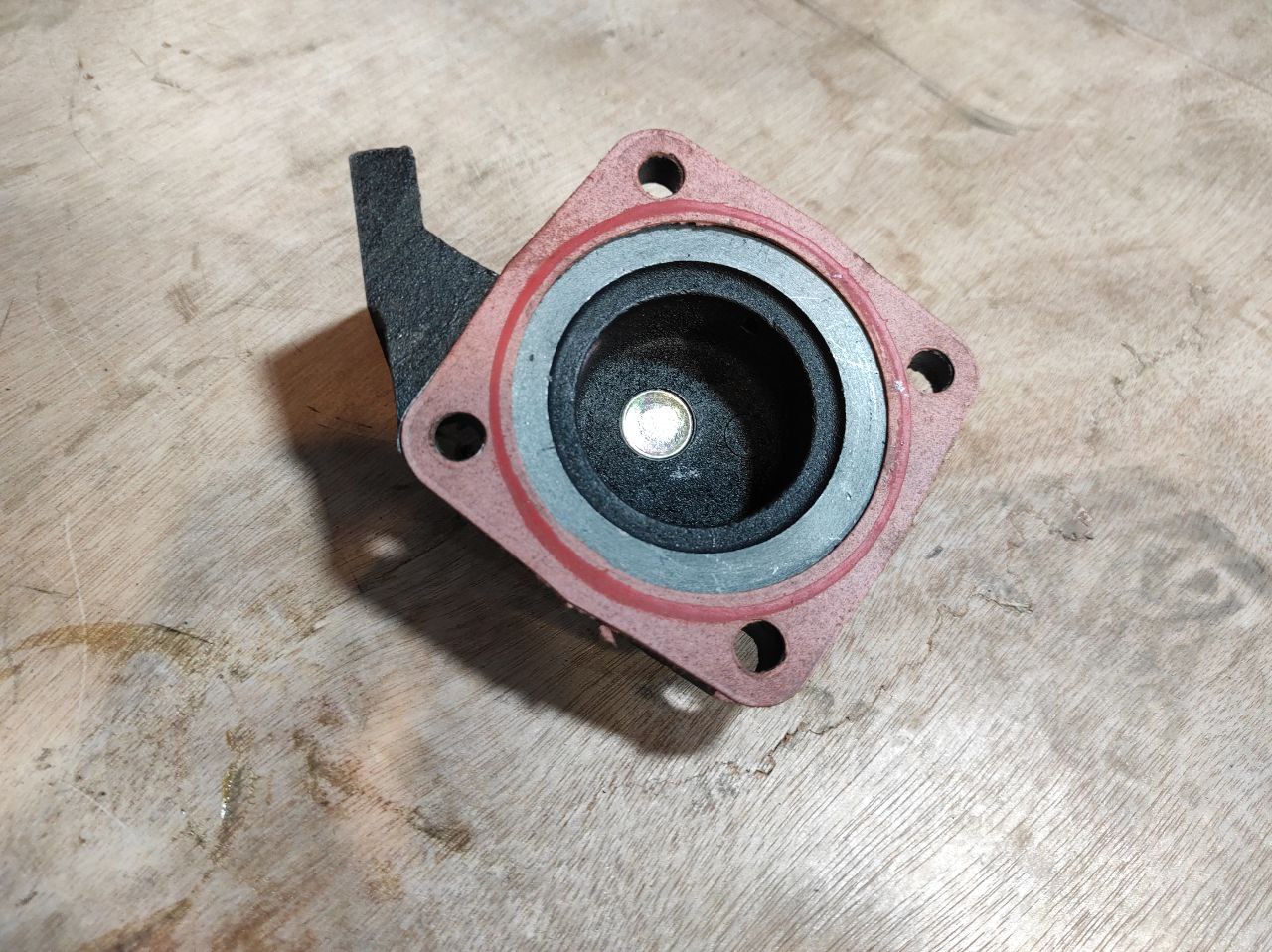

• Когда поршень и корпус готовы к сборке, на заднюю крышку устанавливается паронитовая прокладка.

• Вал тонким слоем смазывается и устанавливается в основной корпус цилиндра.

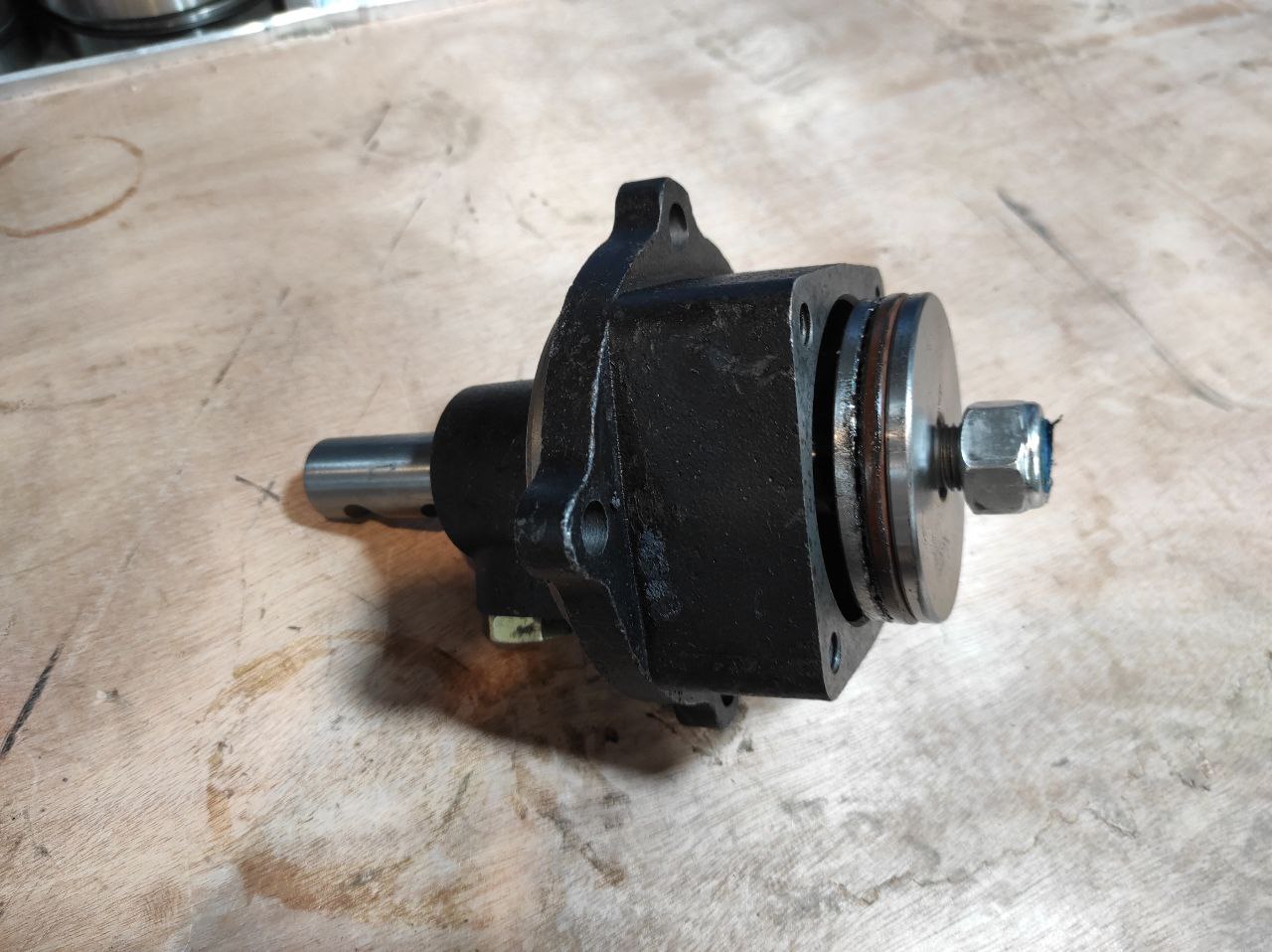

• После на вал садится поршень и затягивается гайкой. Таким образом получается готова внутренняя часть.

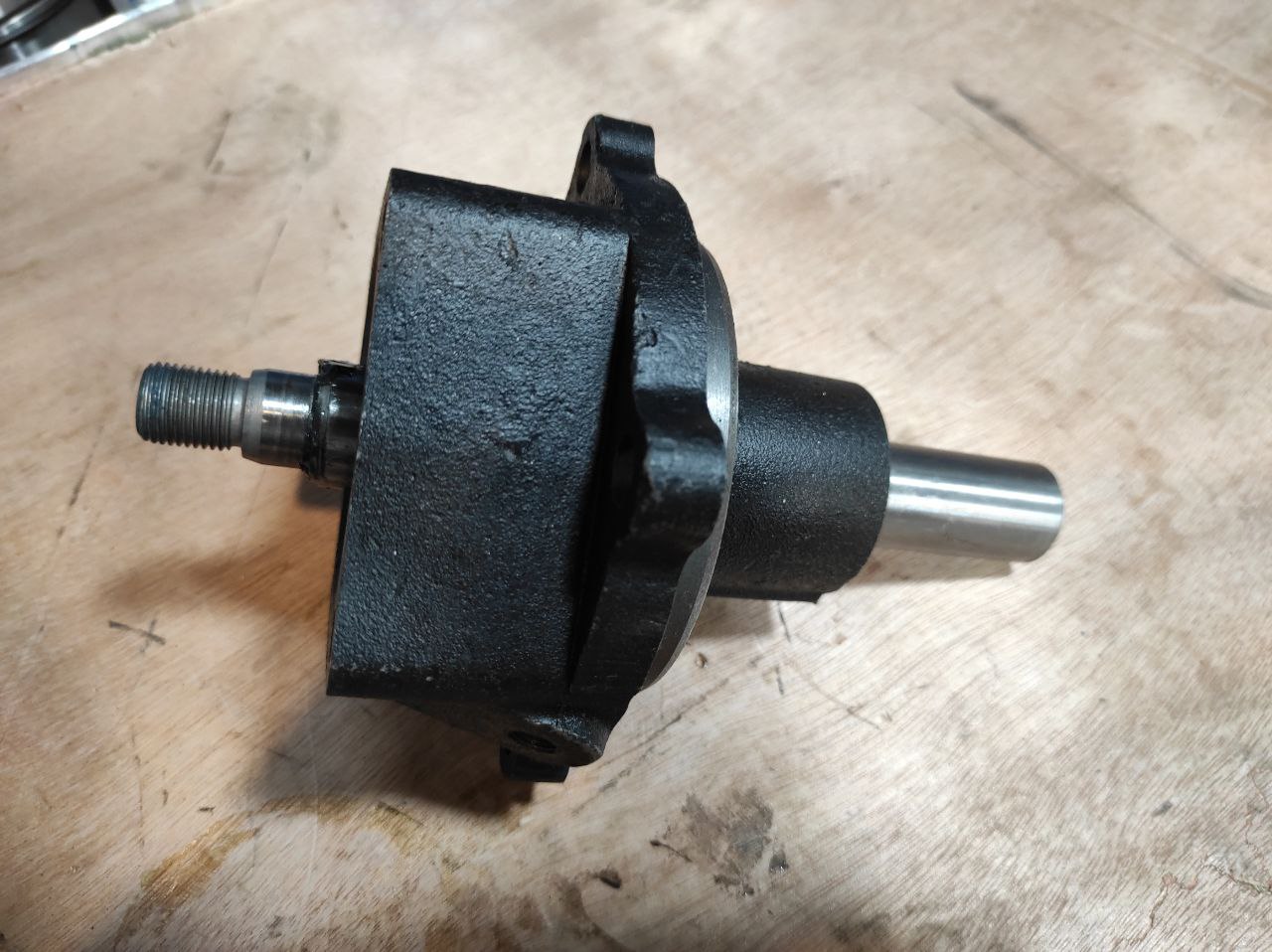

• Устанавливаем на нее заднюю крышку пневмоцилиндра и затягиваем болтами.

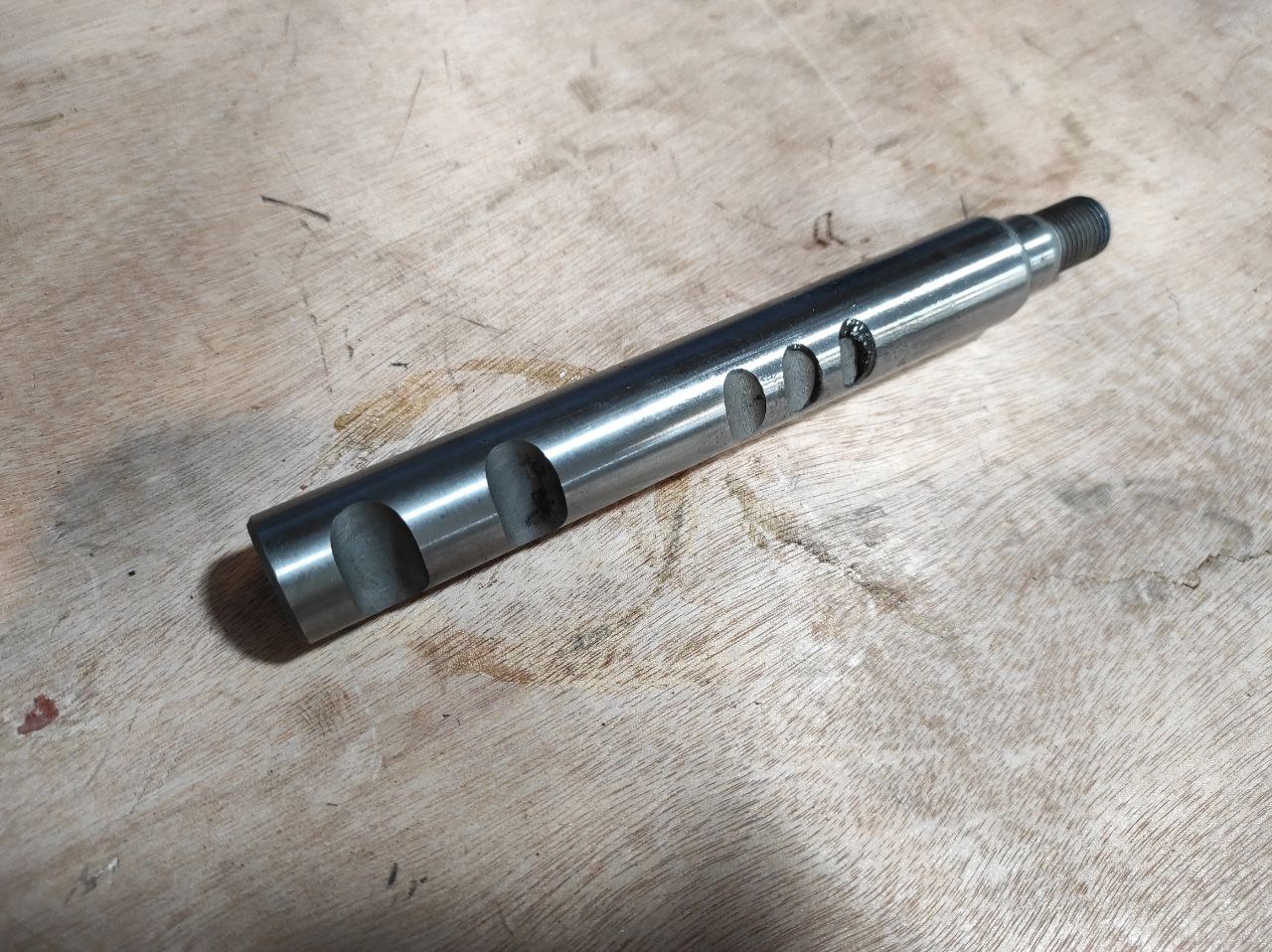

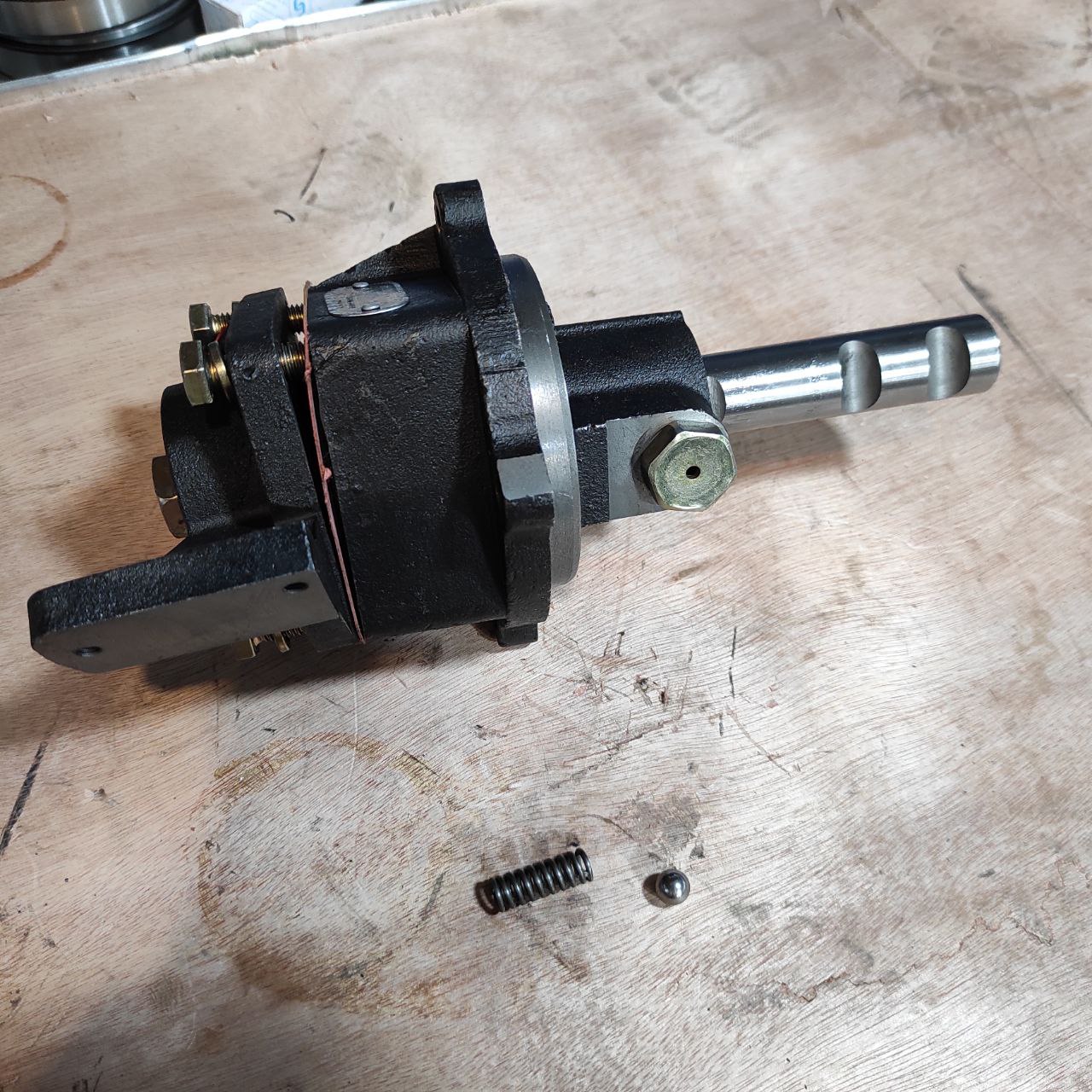

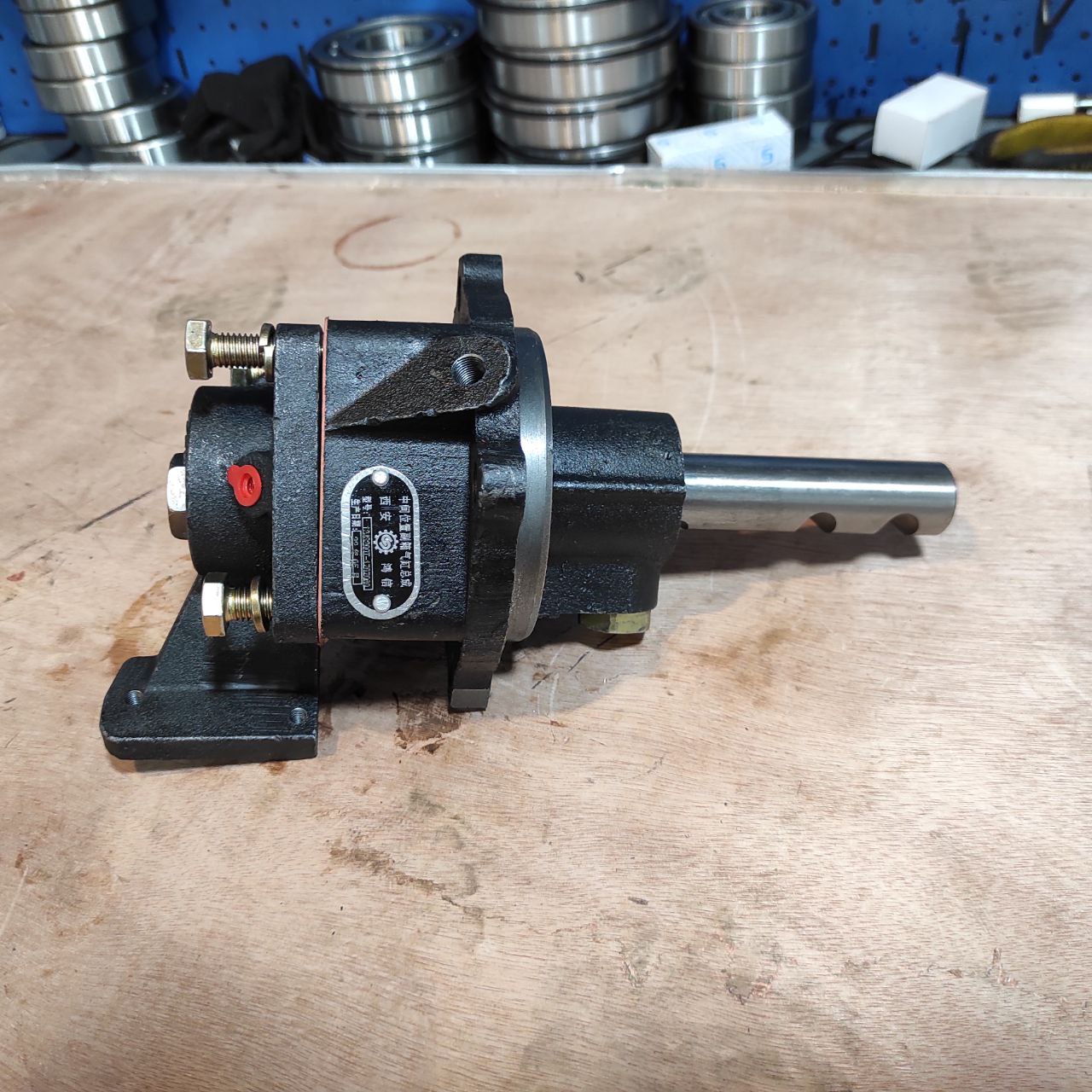

• Необходимо учитывать, что существует несколько видов пневмоцилиндра. На коробках передач 12JS и 16JS есть отличающая черта: на валу находятся фиксирующие прорези, и вал фиксируется шариком.

В пневмоцилиндрах 9JS такого фиксатора нет.
