КОМ

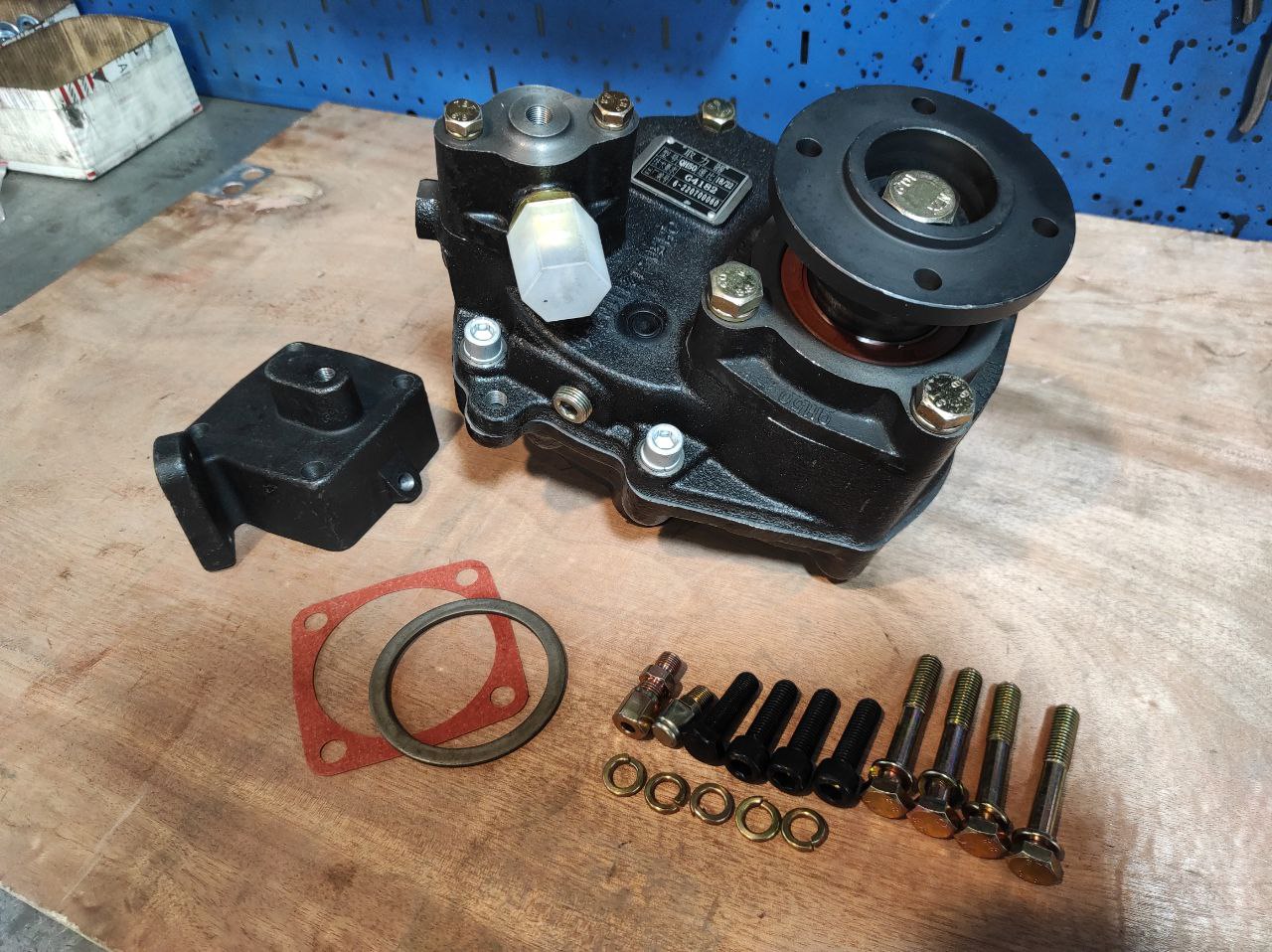

На китайские коробки передач «ФастГир» устанавливается два вида коробок отбора мощности: QH-50 и QH-70. В комплект КОМа входит: цилиндр нейтрального положения, установочный комплект (болты, фитинги) и сама коробка отбора мощности.

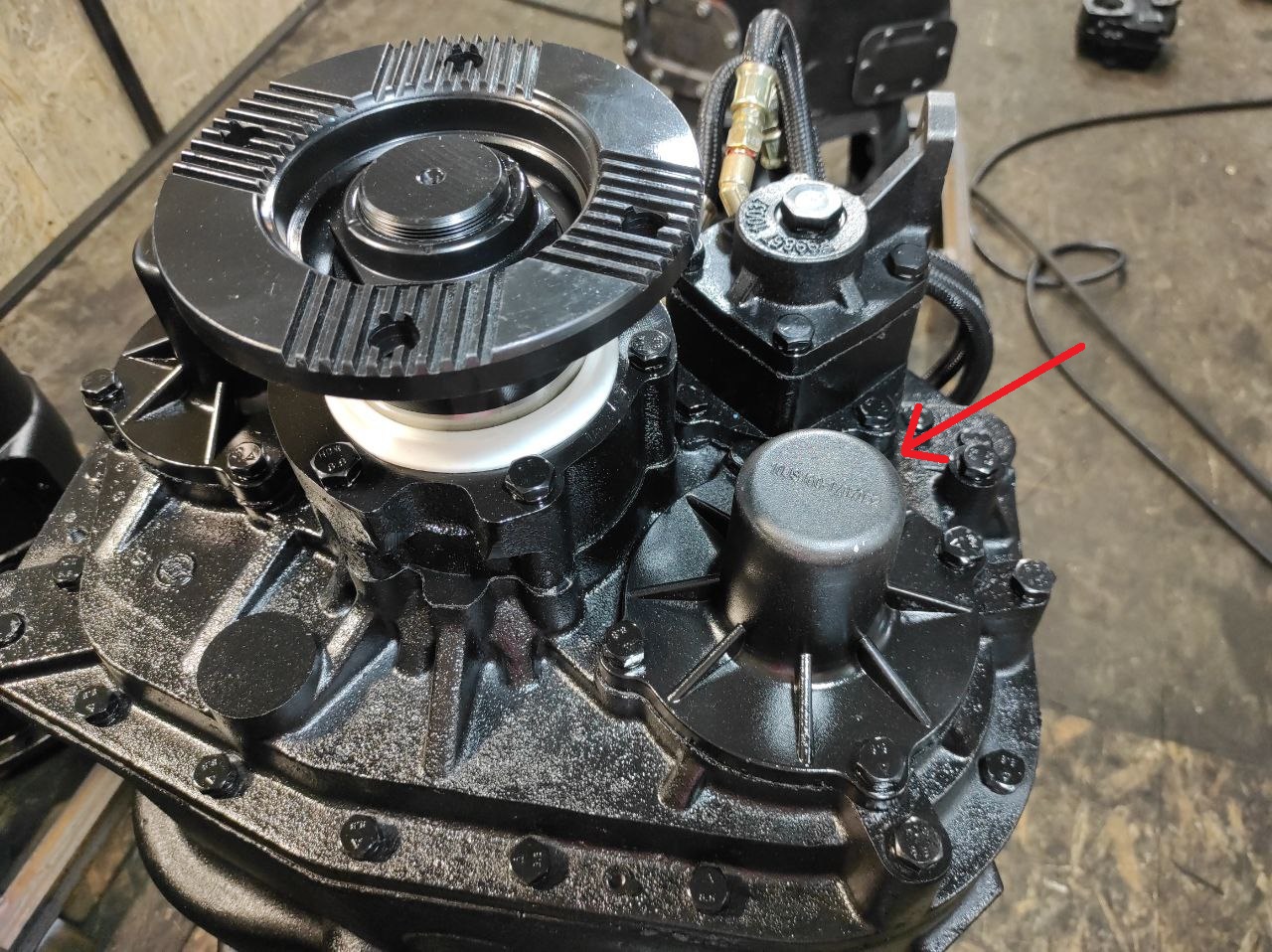

1. Сперва на заднем корпусе демультипликатора освобождаем промежуточный вал от крышки стакана.

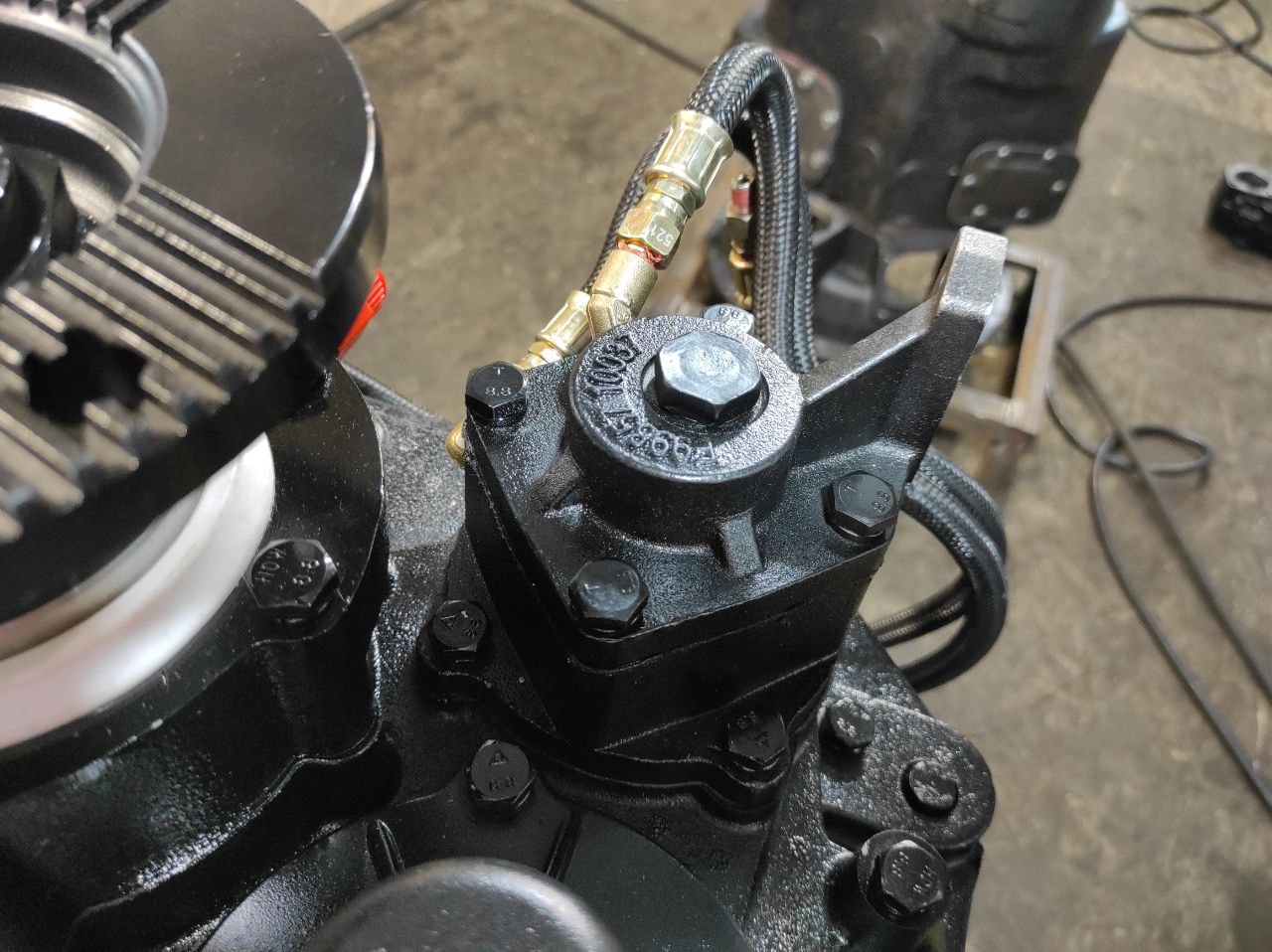

2. После этого нам нужно установить цилиндр нейтрального положения: на пневмоцилиндре снимаем регулятор давления воздуха и откручиваем шланги воздушной магистрали.

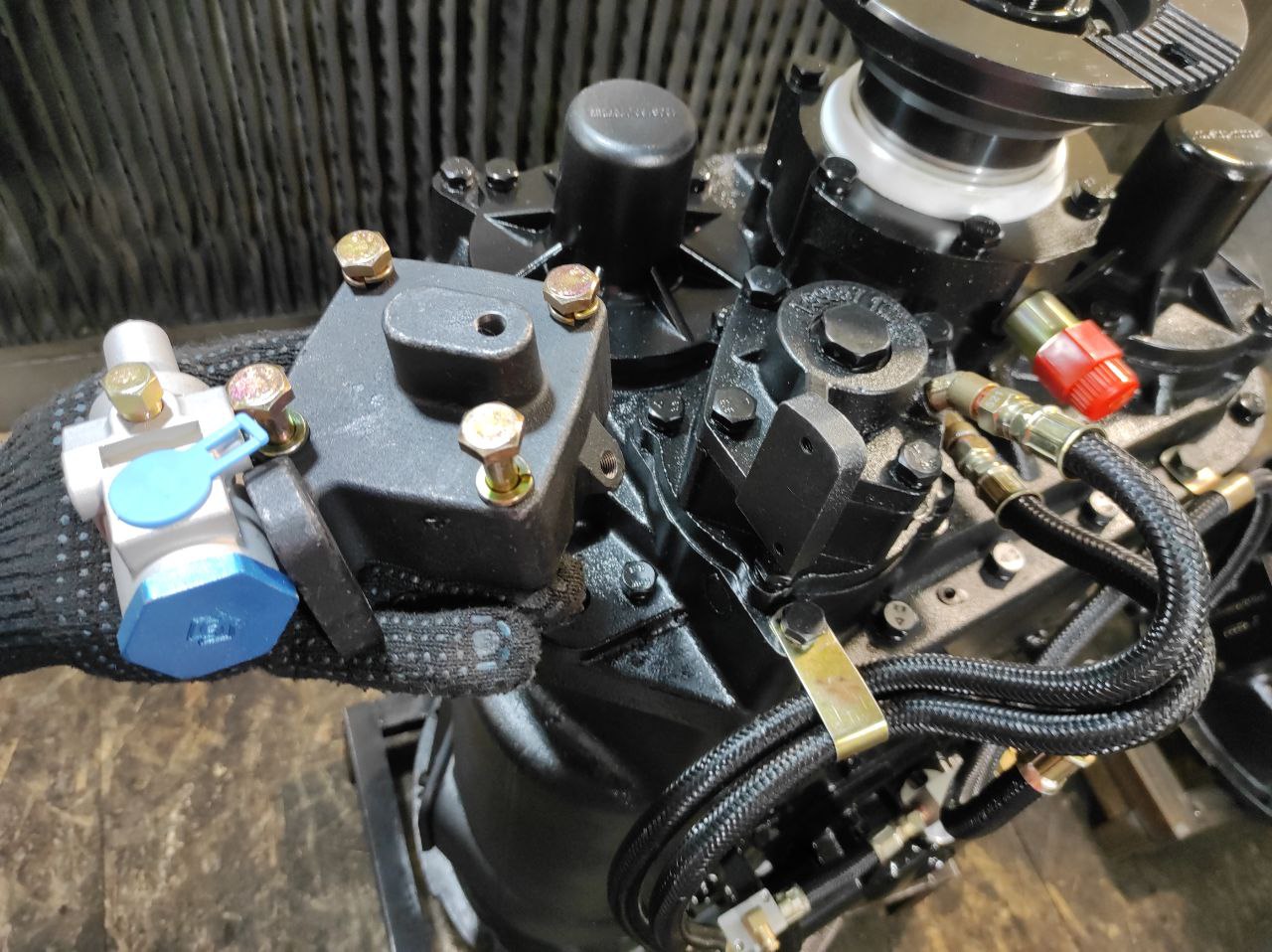

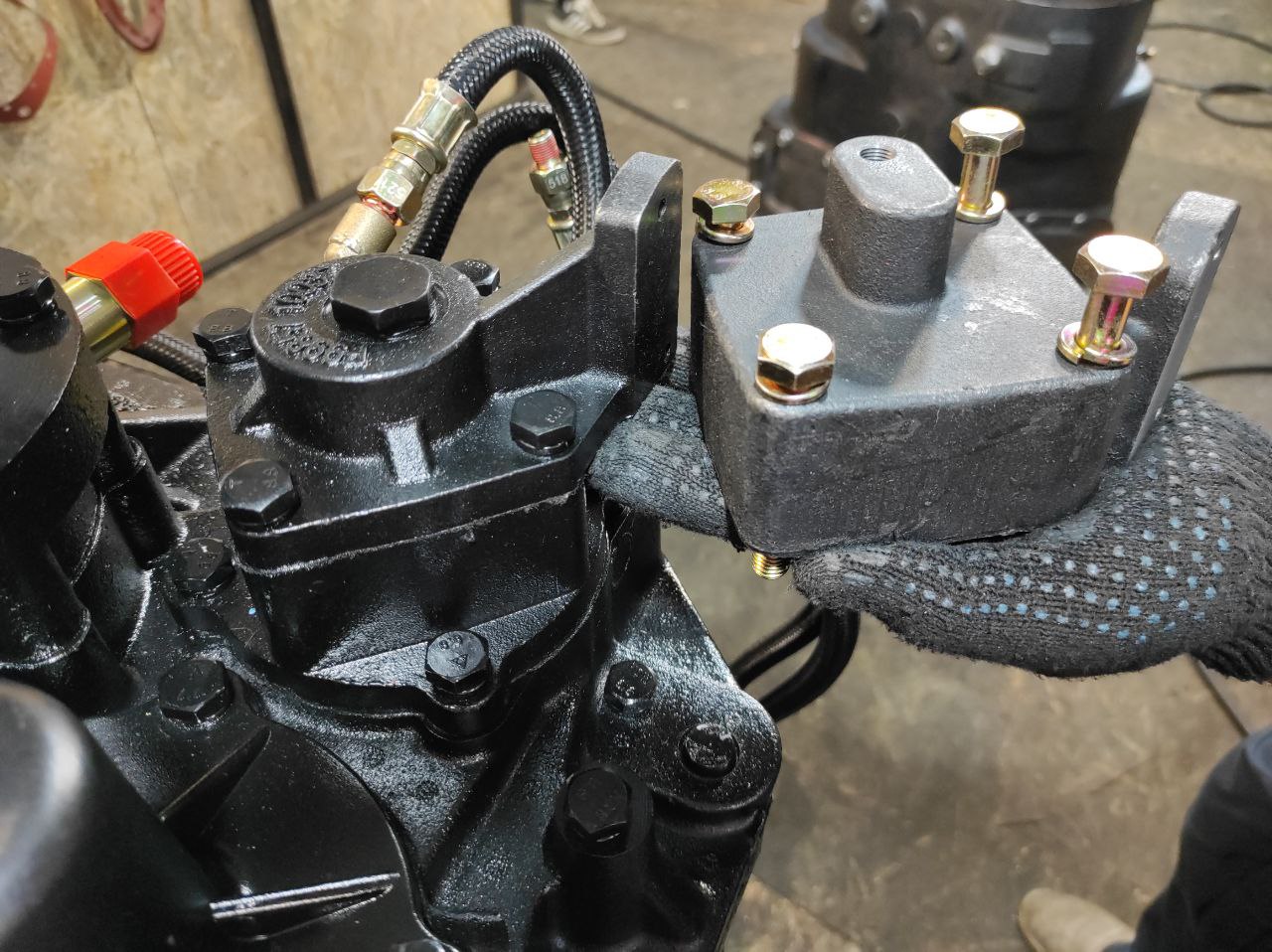

3. Заменяем заднюю крышку пневмоцилиндра на цилиндр нейтрального положения, который идет в комплекте.

4. В завершение установки нейтрали монтируем регулятор давления воздуха и шланги с фитингами.

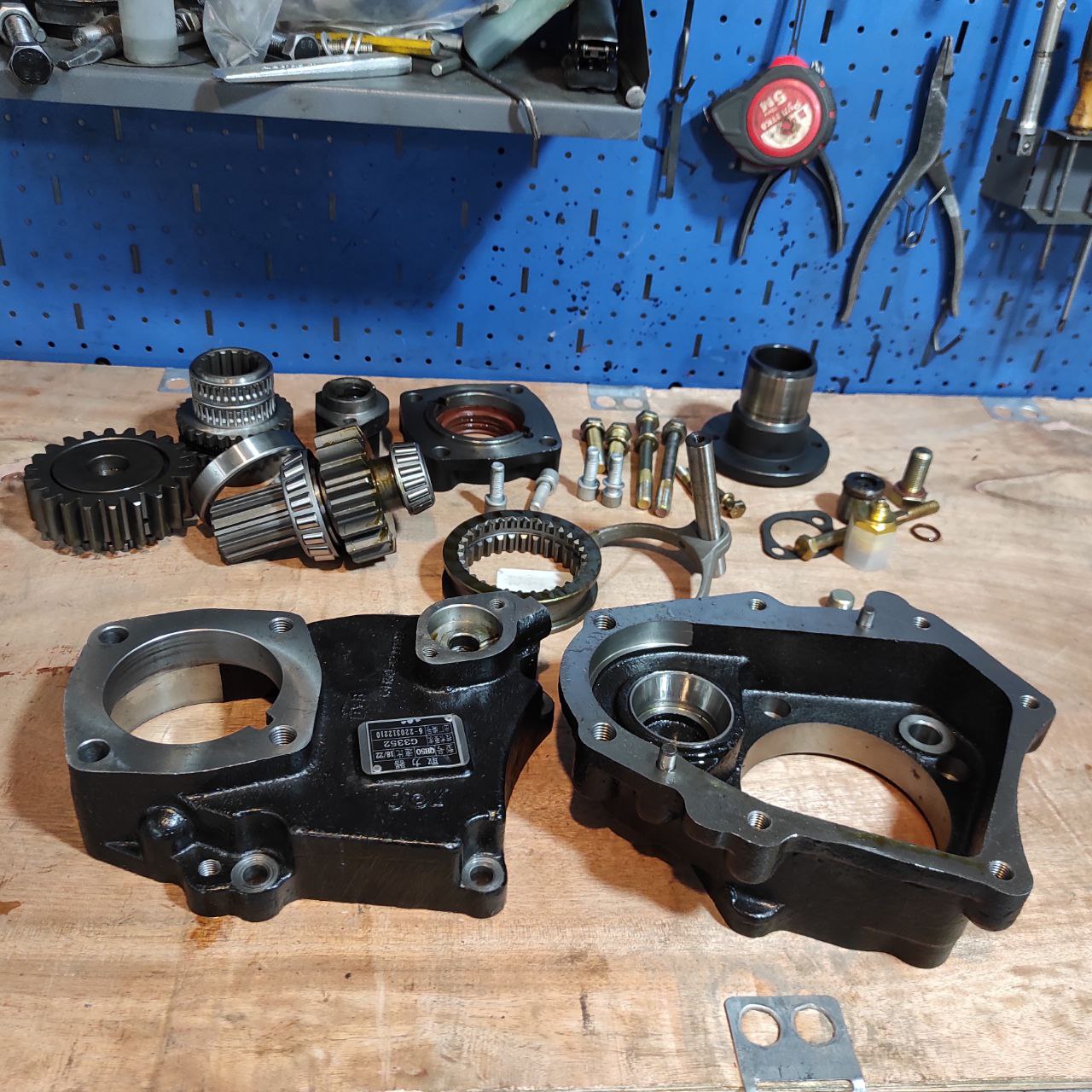

• Чтобы установить КОМ, его нужно разобрать.

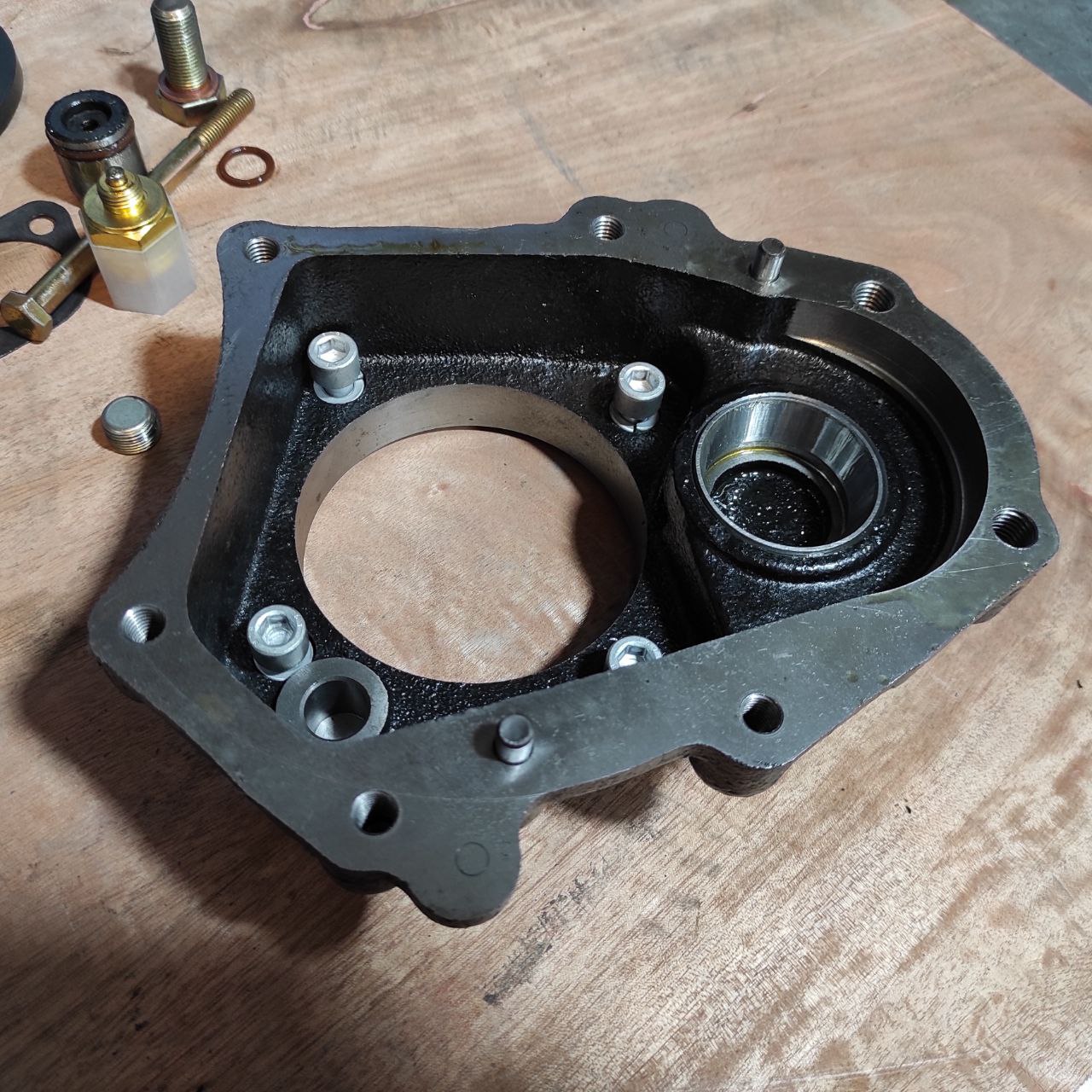

• После разбора монтируем заднюю крышку КОМа.

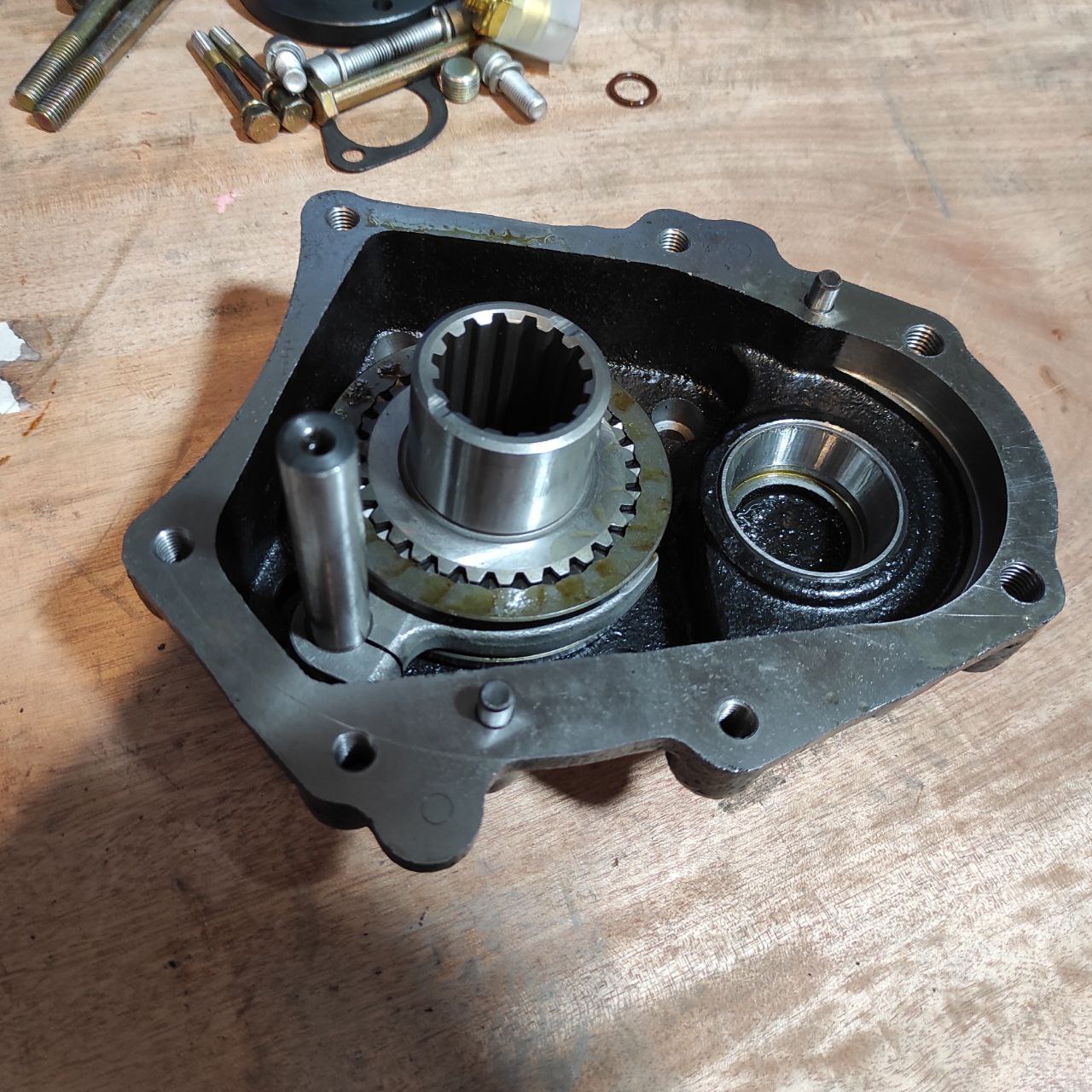

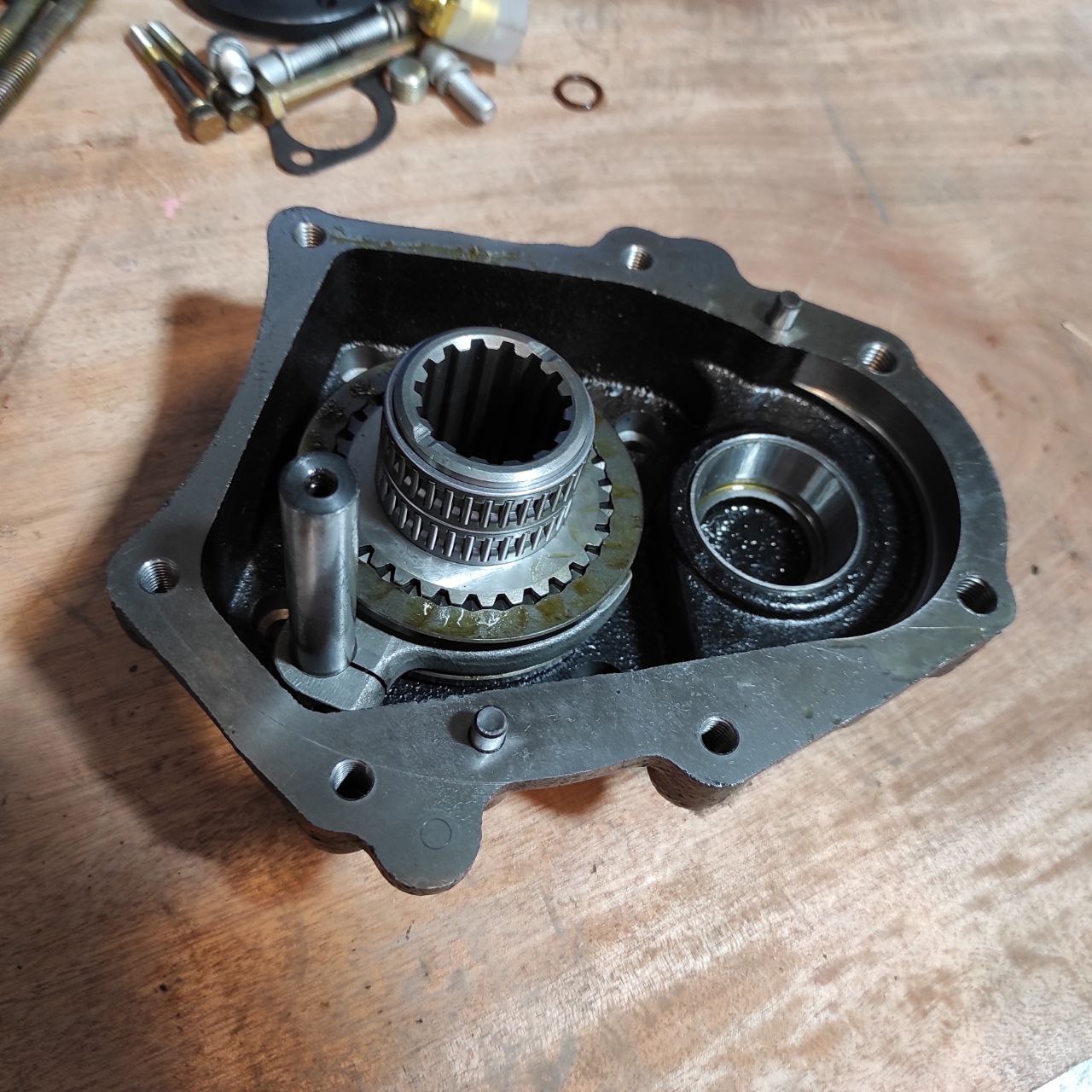

• Когда мы затянули болты задней крышки, на вал устанавливаем муфту с вилкой переключения.

• На муфту надеваются два игольчатых подшипника.

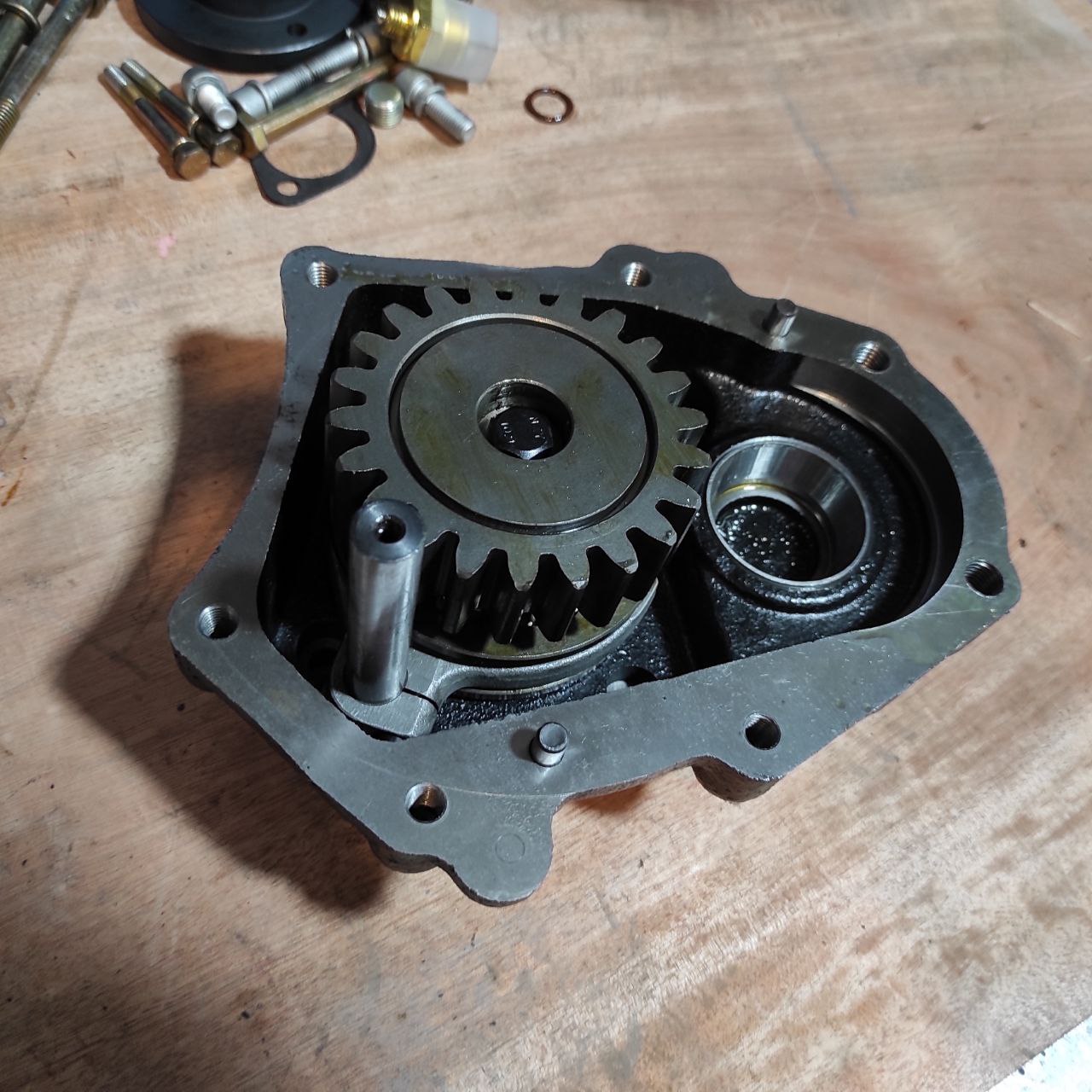

• Шестерню коробки отбора мощности надеваем на игольчатые подшипники и фиксируем шайбой и болтом.

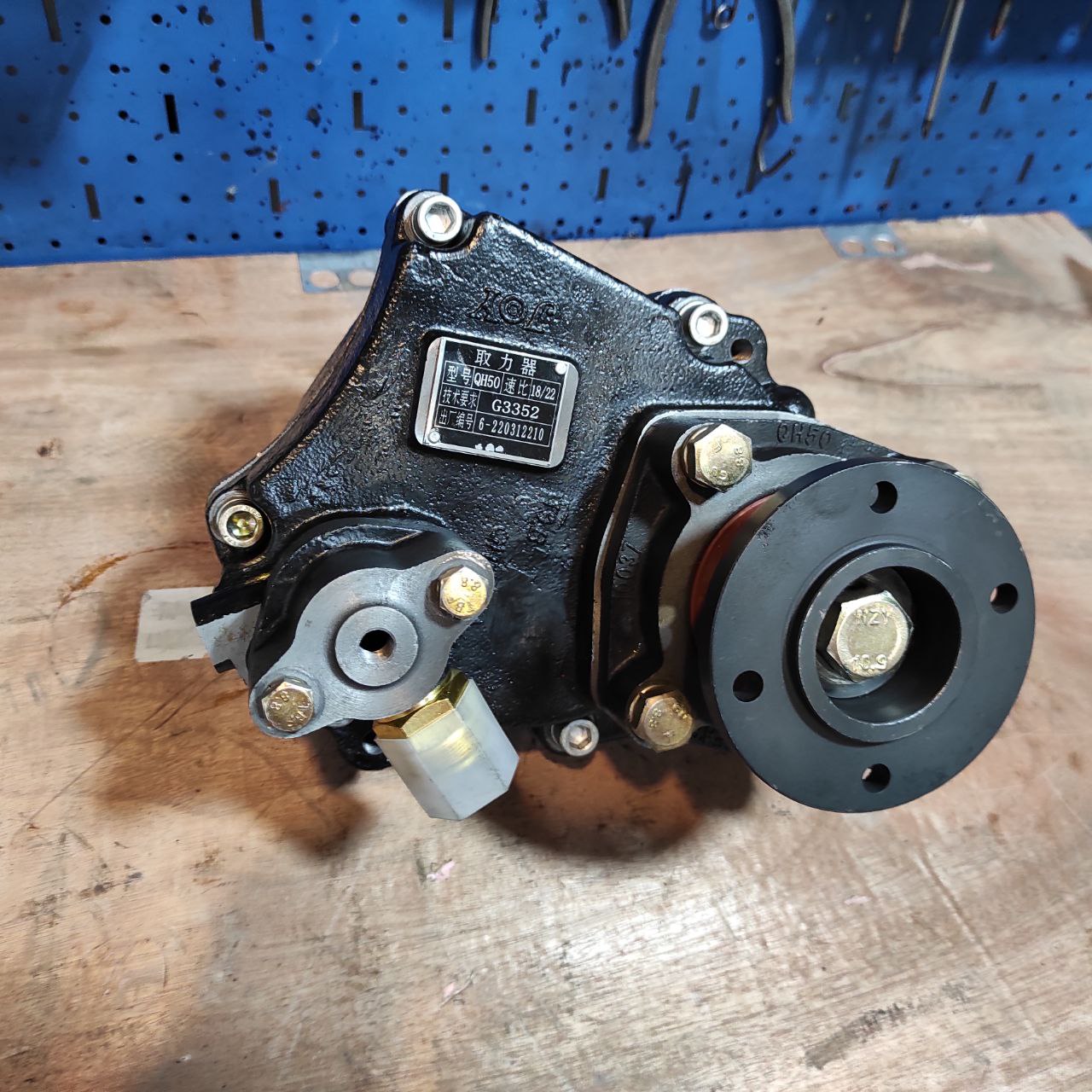

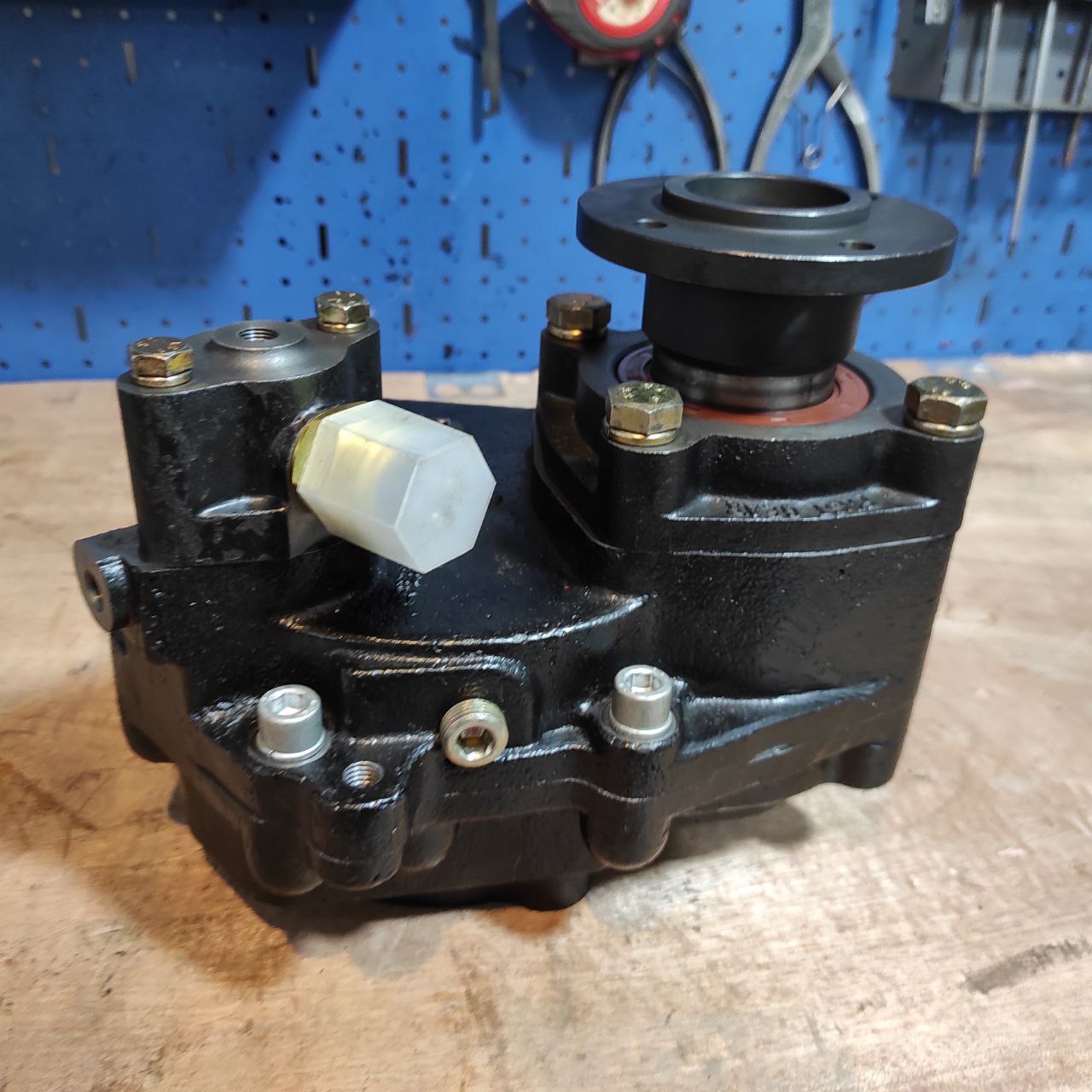

• После этого заднюю крышку КОМа смазываем герметиком, т.к. наличие прокладки между двумя частями коробки отбора мощности не предусмотрено заводом-производителем. Прикручиваем ответную часть КОМа.
